Gewinde gehören zu den am häufigsten gefertigten Elementen bei der Herstellung mechanischer Komponenten. Sie kommen sowohl in einfachen Montageteilen als auch in Gehäusen, Konstruktionselementen und Baugruppen zum Einsatz, die unter anspruchsvollen industriellen Bedingungen arbeiten.
Obwohl das Herstellen eines Gewindes wie ein Standardvorgang erscheinen kann, können bereits kleine Fehler zu Problemen bei der Montage führen. Ein Bauteil, das die Maßanforderungen erfüllt, ist daher nicht immer auch funktional korrekt gefertigt.
Aus diesem Grund erfordert die CNC-Bearbeitung von Bauteilen mit Gewinden nicht nur einen entsprechend geplanten technologischen Prozess, sondern auch eine wirksame Qualitätskontrolle.
Inhaltsverzeichnis
Warum ist die Qualität eines Gewindes bei der CNC-Bearbeitung wichtig?
Ein Gewinde sorgt für die korrekte Verbindung von Bauteilen. Wird es fehlerhaft gefertigt, zeigt sich das Problem häufig erst bei der Montage oder bei der ersten Inbetriebnahme der Anlage.
In vielen Fällen reichen bereits eine geringe Beschädigung der Gewindegänge, eine unzureichende Oberflächenqualität oder geometrische Abweichungen aus, damit eine Schraube nicht korrekt montiert werden kann.
Die Qualität eines Gewindes ist besonders wichtig bei Bauteilen, die Betriebsbelastungen ausgesetzt sind, eine dichte Verbindung gewährleisten müssen oder für eine wiederholte Montage und Demontage vorgesehen sind.
Wo zeigen sich Gewindefehler in der Praxis am häufigsten?
Nicht jedes Problem mit einem Gewinde ist unmittelbar nach Abschluss der CNC-Bearbeitung sichtbar. Nach unserer Erfahrung zeigen sich viele Unregelmäßigkeiten erst bei der Montage der fertigen Komponenten, wenn die Verbindung die festgelegten Anforderungen nicht erfüllt.
Zu den häufigsten Problemen gehören:
- Fehlerhaftes Anziehen der Bauteile,
- Lösen der Verbindung während des Betriebs,
- unzureichende Haltbarkeit der Gewindeverbindung,
- Probleme bei der korrekten Montage von Komponenten,
- fehlerhaftes Zusammenspiel der Bauteile nach dem Verschrauben.
Bei einem einzelnen Bauteil bedeutet ein solcher Fehler meist zusätzlichen Montageaufwand oder notwendige Nacharbeiten. Bei größeren Produktionsserien kann dieselbe Abweichung zahlreiche Komponenten betreffen und zu zusätzlichen Prüfungen, Verzögerungen und höheren Projektkosten führen.
Die Qualität des Gewindes sollte daher als ein Faktor betrachtet werden, der die Funktionalität des fertigen Produkts beeinflusst, und nicht lediglich als ein weiterer Bearbeitungsschritt.
Die häufigsten Probleme bei der Herstellung von Gewinden in der CNC-Bearbeitung
Das Endergebnis des Gewindeschneidens bei der CNC-Bearbeitung hängt von zahlreichen Faktoren ab, die sowohl mit der Vorbereitung des Werkstücks als auch mit dem eigentlichen Zerspanungsprozess zusammenhängen.
In unserer Arbeit begegnen uns häufig Situationen, in denen Gewindeprobleme nicht auf einen einzelnen schwerwiegenden Fehler zurückzuführen sind, sondern auf mehrere scheinbar geringe Abweichungen, die in unterschiedlichen Produktionsphasen auftreten.
Vorbereitung der Bohrung und Zustand des Werkzeugs
Einer der häufigsten Fehler ist eine unzureichende Vorbereitung der Bohrung für das Gewinde. Bereits geringe Abweichungen bei Durchmesser, Achsgenauigkeit oder Oberflächenqualität können den Bearbeitungsprozess und die Qualität der fertigen Verbindung beeinflussen.
Fehler, die in dieser Phase entstehen, lassen sich bei späteren Bearbeitungsschritten nur schwer korrigieren. Deshalb ist die korrekte Vorbereitung des Werkstücks entscheidend für die Herstellung eines einwandfreien Gewindes.
Ebenso wichtig ist der Zustand der Werkzeuge. Mit zunehmendem Verschleiß verschlechtert sich die Qualität des gefertigten Gewindes und das Risiko von Fehlern steigt. Dies betrifft insbesondere die Serienproduktion, in der Werkzeuge eine große Anzahl von Bearbeitungszyklen ausführen.
Die regelmäßige Überwachung des Werkzeugzustands ist daher ein wichtiger Bestandteil einer stabilen Produktionsqualität.
Beschädigungen des Gewindes und Probleme bei der Spanabfuhr
Eine weitere häufige Ursache für Probleme sind Späne, die im Bearbeitungsbereich verbleiben. Sie können die Gewindeoberfläche beschädigen oder die Qualität der nachfolgenden Gewindegänge beeinträchtigen. Dieses Problem tritt insbesondere bei tieferen Gewinden und bei der Bearbeitung von Werkstoffen auf, die lange und schwer abzuführende Späne erzeugen.
Besonders gefährdet sind die ersten Gewindegänge, da sie für das korrekte Ansetzen bei der Montage verantwortlich sind. Bereits geringe Beschädigungen in diesem Bereich können zu Problemen beim Verschrauben der Bauteile führen. Eine wirksame Spanabfuhr aus dem Bearbeitungsbereich ist daher insbesondere bei tieferen Gewinden und in der Serienproduktion von großer Bedeutung.
Ähnliche Zusammenhänge treten auch bei anderen präzisen Bearbeitungsverfahren auf. Mehr dazu erfahren Sie in unserem Artikel: „Präzise Bearbeitung von Bohrungen in der CNC-Bearbeitung – Bohren, Aufbohren und Ausdrehen in der Praxis“.
Gewindeprüfung und gleichbleibende Qualität in der CNC-Serienproduktion

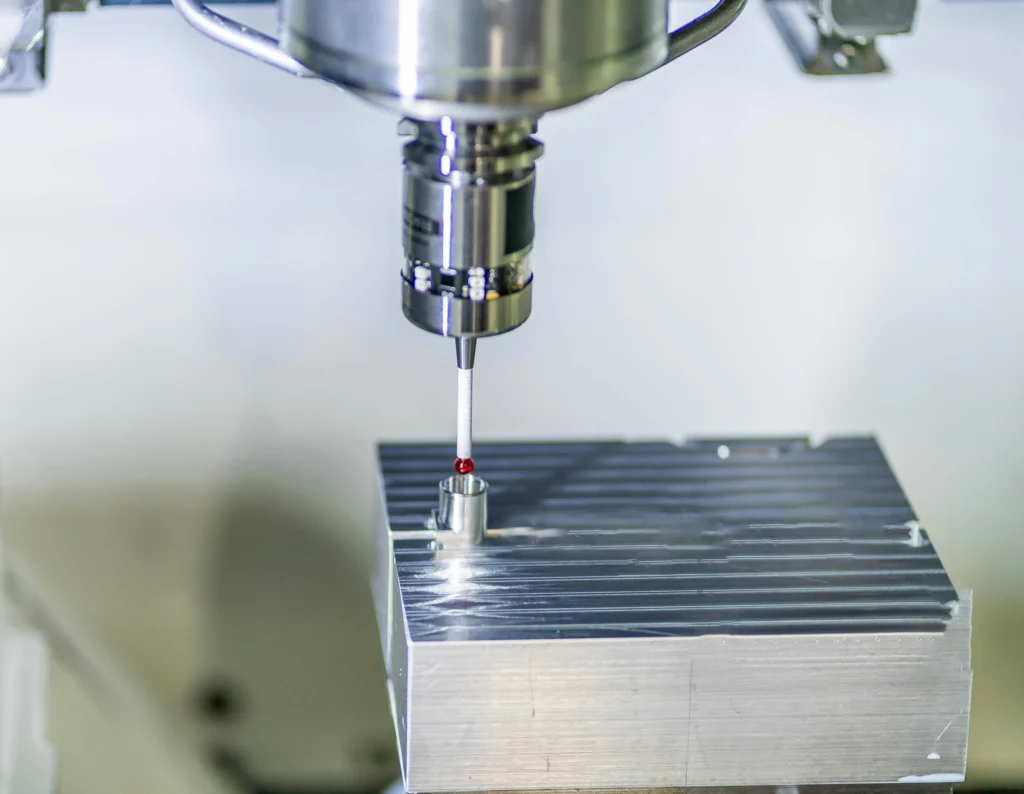

Die Prüfung eines Gewindes sollte sich nicht ausschließlich auf eine Sichtkontrolle beschränken. Je nach Anforderungen kommen Gewindelehren und andere Prüfverfahren zum Einsatz, mit denen die korrekte Ausführung überprüft werden kann.
In der Serienproduktion ist die Wiederholgenauigkeit der Parameter innerhalb der gesamten Produktionscharge ebenso wichtig wie die Qualität eines einzelnen Gewindes. Aus unserer 45-jährigen Erfahrung wissen wir, dass die größte Herausforderung nicht in der Herstellung eines einzelnen korrekten Bauteils liegt, sondern darin, die gleiche Qualität über mehrere Produktionsserien hinweg sicherzustellen.
Dafür sind eine sorgfältige Prozessvorbereitung, die Überwachung des Werkzeugzustands und die regelmäßige Kontrolle der gefertigten Bauteile erforderlich. Ebenso wichtig ist die richtige Festlegung von Toleranzen und Qualitätsanforderungen bereits bei der Erstellung der technischen Dokumentation.
Mehr über unseren Ansatz zur Qualitätskontrolle erfahren Sie in unserem Artikel: „Qualitätskontrolle in der CNC-Bearbeitung – wie sorgen wir bei SIM Gdynia für Präzision?“.
Zusammenfassung
Gewinde gehören zu den Elementen, deren Qualität häufig erst während der Montage vollständig überprüft wird. Eine sorgfältige Prozessvorbereitung, die Kontrolle des Werkzeugzustands und eine wirksame Prüfung der fertigen Bauteile haben daher direkten Einfluss auf die Funktionalität der Komponenten.
Bei der CNC-Bearbeitung zählt nicht nur die Maßhaltigkeit. Ein Bauteil muss auch in den weiteren Produktionsschritten und während des späteren Betriebs zuverlässig eingesetzt werden können.
Bei SIM Gdynia führen wir die CNC-Bearbeitung von Bauteilen mit Gewinden für anspruchsvolle industrielle Anwendungen durch. Kontaktieren Sie uns, um die Anforderungen Ihres Projekts zu besprechen.
