W obróbce CNC dokładność wymiarowa jest tylko jednym z elementów decydujących o jakości detalu. Nawet komponent wykonany zgodnie z rysunkiem technicznym może nie spełniać swojej funkcji, jeżeli powierzchnia po obróbce nie odpowiada wymaganiom projektu.
Dlatego w dokumentacji technicznej pojawiają się wymagania dotyczące chropowatości powierzchni określane między innymi parametrami Ra i Rz. W praktyce wpływa ona nie tylko na wygląd elementu, ale również na jego trwałość, szczelność oraz współpracę z innymi komponentami.
Spis treści
Dlaczego chropowatość powierzchni ma znaczenie w obróbce CNC
Każda powierzchnia po obróbce skrawaniem posiada mikronierówności powstające w wyniku pracy narzędzia. Ich wielkość zależy od wielu czynników związanych z procesem technologicznym.
Wymagania dotyczące jakości powierzchni powinny być zawsze dostosowane do funkcji komponentu. Nie wszystkie powierzchnie wymagają takiej samej dokładności wykonania, jednak w przypadku elementów współpracujących, prowadzących lub uszczelniających chropowatość może mieć bezpośredni wpływ na działanie gotowego wyrobu.
Zbyt duża chropowatość może przyspieszać zużycie elementów, zwiększać tarcie lub utrudniać uzyskanie odpowiedniej szczelności połączenia. Z kolei nadmierne wymagania jakościowe często prowadzą do niepotrzebnego wzrostu kosztów produkcji.
Jakość powierzchni ma szczególne znaczenie wszędzie tam, gdzie nawet niewielkie odchylenia mogą wpływać na funkcjonalność komponentu. Dobrym przykładem jest branża medyczna, o której szerzej piszemy w artykule : „Obróbka CNC w przemyśle medycznym – wymagania dotyczące jakości powierzchni”.
Ra i Rz – co mówią o powierzchni po obróbce CNC
Na rysunkach technicznych najczęściej spotykanymi parametrami są Ra oraz Rz. Oba opisują stan powierzchni, jednak każdy z nich pokazuje nieco inny aspekt jej jakości.
W obróbce CNC parametry chropowatości wpływają na sposób współpracy elementów, skuteczność uszczelnień oraz trwałość komponentów podczas eksploatacji. Dlatego znajomość różnic pomiędzy Ra i Rz ma znaczenie przy określaniu wymagań jakościowych.
Dlaczego parametr Ra nie pokazuje całego obrazu
Ra określa średnią wartość nierówności powierzchni na analizowanym odcinku pomiarowym. Jest to najczęściej stosowany parametr chropowatości i właśnie on pojawia się na większości dokumentacji technicznej.
Parametr Ra pokazuje jednak jedynie wartość średnią. W praktyce dwie powierzchnie mogą mieć identyczne Ra, a mimo to różnić się kształtem i głębokością nierówności. Z punktu widzenia szczelności, tarcia czy współpracy elementów takie różnice mogą mieć istotne znaczenie.
Dlatego podczas planowania procesu obróbki CNC ocena jakości powierzchni wyłącznie na podstawie jednego parametru nie zawsze pozwala prawidłowo określić rzeczywiste wymagania dla komponentu.
Kiedy większe znaczenie ma Rz
Parametr Rz opisuje wysokość nierówności powierzchni, uwzględniając różnice pomiędzy najwyższymi wierzchołkami a najgłębszymi zagłębieniami profilu. Dzięki temu pozwala ocenić nie tylko średni stan powierzchni, ale również występowanie większych nierówności, które mogą mieć wpływ na funkcjonowanie komponentu.
Ten parametr jest szczególnie przydatny przy ocenie powierzchni współpracujących, uszczelniających oraz elementów narażonych na zużycie eksploatacyjne. Pozwala lepiej ocenić ryzyko występowania lokalnych nierówności mogących wpływać na szczelność połączenia lub trwałość komponentu.
Z tego powodu w wielu zastosowaniach przemysłowych analiza Rz stanowi cenne uzupełnienie informacji wynikających z pomiaru Ra.
Od czego zależy chropowatość powierzchni po obróbce CNC
Uzyskanie wymaganej jakości powierzchni w obróbce CNC nie jest efektem jednej decyzji technologicznej.
Nawet przy identycznej dokumentacji technicznej końcowy efekt może różnić się w zależności od zastosowanych parametrów obróbki, rodzaju materiału czy stanu narzędzi. Dlatego wymagania dotyczące chropowatości należy analizować w kontekście całego procesu produkcyjnego, a nie pojedynczej operacji skrawania.

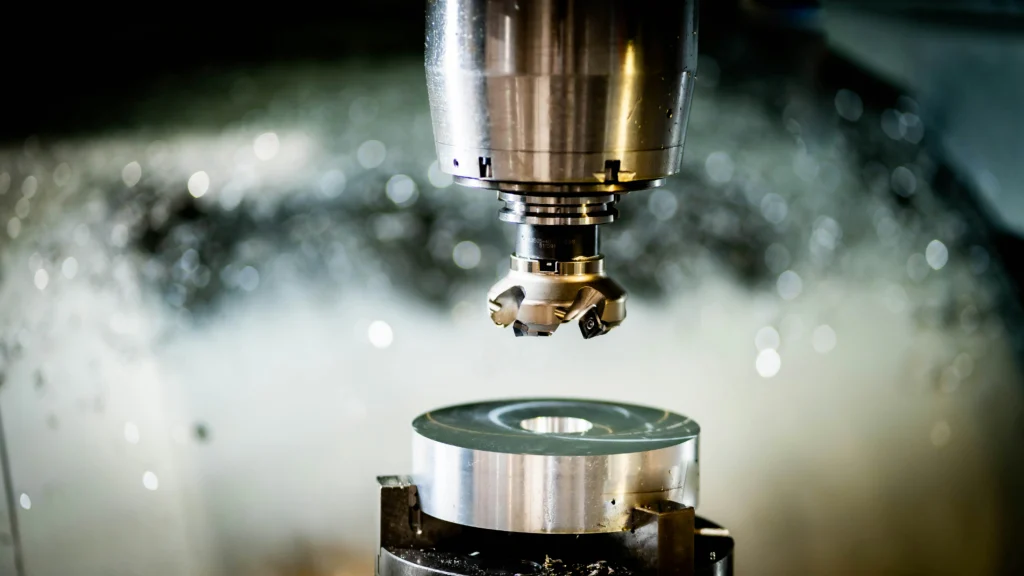

Parametry skrawania i stan narzędzia
Jednym z najważniejszych czynników są parametry obróbki. Posuw, prędkość skrawania czy głębokość skrawania mają bezpośredni wpływ na charakter śladów pozostawianych przez narzędzie. W naszej pracy często spotykamy się z sytuacjami, w których pozornie niewielka zmiana parametrów obróbki wpływa na końcową jakość powierzchni bardziej niż sam dobór materiału.
Znaczenie ma również jego stan techniczny. Zużyte ostrze może powodować pogorszenie jakości powierzchni, zwiększenie nierówności oraz powstawanie niepożądanych śladów obróbki.
Materiał obrabianego detalu i sztywność procesu
Nie każdy materiał zachowuje się podczas obróbki w taki sam sposób. Aluminium, stal konstrukcyjna, stal nierdzewna czy mosiądz różnią się właściwościami wpływającymi na przebieg procesu skrawania.
Z tego względu parametry procesu nie powinny być dobierane wyłącznie na podstawie geometrii detalu. Równie istotne są właściwości materiału oraz wymagania dotyczące jakości powierzchni po obróbce CNC. Parametry, które sprawdzają się podczas obróbki jednego materiału, nie zawsze pozwolą uzyskać taki sam efekt w przypadku innego komponentu.
Duże znaczenie ma również sztywność całego układu technologicznego. Drgania powstające podczas obróbki mogą pozostawiać na powierzchni ślady, które będą widoczne podczas kontroli jakości.
Gdzie wymagania dotyczące chropowatości są szczególnie istotne
Nie każda powierzchnia komponentu wymaga takiego samego poziomu wykończenia. Dlatego wymagania dotyczące chropowatości powinny wynikać z funkcji, jaką dany element pełni w gotowym wyrobie. Często spotykamy się z komponentami, w których wymagania dotyczące jakości powierzchni są równie ważne jak tolerancje wymiarowe określone dla obróbki CNC.
Szczególną uwagę zwraca się na:
- Powierzchnie współpracujące z uszczelnieniami,
- prowadnice i elementy ślizgowe,
- powierzchnie montażowe,
- gniazda łożysk,
- elementy poddawane powłokom ochronnym,
- komponenty stosowane w branżach o podwyższonych wymaganiach jakościowych.
Dobrym przykładem są komponenty hydrauliki siłowej, gdzie jakość powierzchni wpływa bezpośrednio na skuteczność uszczelnień i trwałość układu.
Kontrola chropowatości powierzchni po obróbce CNC
Uzyskanie odpowiedniej jakości powierzchni wymaga nie tylko właściwego procesu produkcyjnego, ale również skutecznej kontroli.
Pomiar chropowatości wykonywany jest przy użyciu specjalistycznych przyrządów pomiarowych, które pozwalają określić wartości wymaganych parametrów. Dzięki temu możliwe jest potwierdzenie zgodności detalu z dokumentacją techniczną jeszcze przed przekazaniem go do kolejnych etapów produkcji.
Więcej o podejściu do kontroli jakości opisujemy w artykule: „Kontrola jakości w obróbce CNC – jak dbamy o precyzję w SIM Gdynia?”.
Czy niższa chropowatość zawsze oznacza lepszy detal?
Jednym z najczęstszych błędów jest założenie, że najniższa możliwa wartość Ra będzie najlepszym rozwiązaniem. W naszej pracy często spotykamy się z sytuacjami, w których wymagania dotyczące chropowatości są wyższe niż rzeczywiście wymaga tego funkcja komponentu.
W praktyce zbyt rygorystyczne wymagania dotyczące chropowatości powierzchni mogą prowadzić do:
- Wydłużenie czasu obróbki CNC,
- konieczność stosowania dodatkowych operacji wykończeniowych,
- większe zużycie narzędzi,
- wzrost kosztów produkcji,
- wydłużenie czasu realizacji projektu.
Dlatego już na etapie projektowania warto określić wymagania dotyczące jakości powierzchni adekwatnie do funkcji komponentu. Pozwala to uniknąć niepotrzebnych operacji technologicznych i lepiej zoptymalizować koszty produkcji.
Podsumowanie
Chropowatość powierzchni jest jednym z parametrów, które bezpośrednio wpływają na funkcjonalność gotowego komponentu. W obróbce CNC decyduje nie tylko o wyglądzie detalu, ale również o współpracy elementów, skuteczności uszczelnień, trwałości połączeń oraz możliwości wykonania kolejnych procesów technologicznych.
Najlepsza powierzchnia to nie zawsze ta o najniższej wartości Ra, lecz taka, która odpowiada rzeczywistym wymaganiom danego zastosowania.
